Fan nedir? Ne işe yarar? Hangi alanlarda hangi fanlar kullanılmalıdır?
Çeşitleri nelerdir? Fanların seçimi, devir kontrolü, bakımı nasıl yapılmalıdır?
Fan ve Kullanım Alanları
Bir basınç farkı oluşturarak havanın akışını sağlayan cihazlara fan denir. Fanın hareketli elemanı olan kanatlar hava üzerinde iş yapar ve ona statik ve kinetik enerji kazandırır. Havaya kazandırılan bu statik ve kinetik enerjilerin birbirine oranı, fanın özelliklerine bağlıdır.
Kullanım yerine göre fanlar
Emme Fanı
Emme fanları çalıştıkları ortamların basıncını düşürerek görev yapar. İklmlendirmede iç-dış hava karışımı ile çalışan sistemlerde gereklidir. Bu fanlar, iklimlendirilen ortamdaki havanın uygun miktarda dönmesini sağlar. Artı basınç oluşturulan sistemlerde emme fanları, basma fanlarından daha küçük debi ile çalışır.
Egzoz Fanı
İç-dış hava karışımı ile çalışan, ancak emiş fanı kullanılmayan sistemlerde bulunur ve alınan hava kadar dönüş havasının egzoz edilmesini sağlar.Bu sistemlerde basma fanı, dış hava alınmayan durumda, sistemde oluşan statik basıncı karşılayacak şekilde seçilmelidir. Dış hava alınan durumda ise, egzoz fanı, alınan havadan biraz daha düşük miktarda dönüş havasını dışarıya atarak mahal içinde bir artı basınç oluşmasını sağlar.
Basma (Besleme ) Fanı
Bir hava kanalına bağlanan fan kanal içerisinde artı basınç oluşturur ve havanın hareketini sağlar. Bu tip fanlar basma fanıdır.
Fan Çeşitleri
Fanlar genelde havanın çark üzerinden akış doğrultusuna bağlı olarak aksiyal (eksenel) ve radyal tip olarak sınıflandırılır.
Aksiyal (Eksenel) Tip Fanlar
Aksiyal tip fanlarda basınç farkı oluşturularak meydana gelen havanın hareketi eksenel yöndedir.Aksiyal tip fanlar pervane kanatlı tip, silindir kanat tip ve kılavuzlu silindir tip olmak üzere üç kısma ayrılır.
Pervane kanatlı tip: Alçak, orta ve yüksek basınçlı genel ısıtma, havalandırma ve klima uygulamalarında kullanılır.
Silindir kanat tip: Alçak ve orta basınçlı sistemlerde, kurutma ve boyama kabinlerinin egzozlarında kullanılır.
Kılavuzlu silindir tip: Alçak statik basınçlı, büyük hava debileri için kullanılır.
a.) Pervane kanatlı tip b.) Silindir kanat tip c.) Kılavuzlu silindir tip

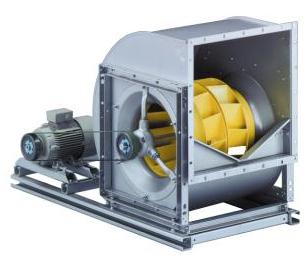

Radyal Tip Fanlar
Radyal tip fanlarda basınç farkı oluşturularak meydana gelen havanın hareketi eksenel yönde olmayıp santrifüj (merkezkaç) kuvveti doğrultusundadır.Radyal tip fanlar radyal (eğimsiz) tip, öne eğimli kanatlı tip, geriye eğimli kanatlı tip ve aerodinamik kanatlı tip olmak üzere dört kısma ayrılır.
Radyal (eğimsiz) tip: Endüstriyel tesislerde malzeme nakli için veya yüksek basınçlı klima tesislerinde kullanılır.Öne eğimli kanatlı tip: Alçak basınçlı havalandırma sistemlerinde, paket klima cihazları, ev tipi sıcak hava apareyleri ve fanlı serpantinlerde kullanılır.
Geriye eğimli kanatlı tip: Genel havalandırma sistemlerinde kullanılır.
Aerodinamik kanatlı tip: Genel havalandırma sistemlerinde, özellikle büyük hava debilerinde kullanılır.
Kapasitelerine Göre Fan Çeşitleri
Blower’lar
4 000-1 700 000 m³/h ve 1 300-27 000 Pa kapasitelerinde profil kanatlı, tek veya çift emişli olarak üretilir. Çimento fabrikaları, kurutma, çeşitli kimyasal prosesler gibiendüstrilerde, büyük miktarlardaki hava ve gaz akışlarını sağlamada ve pnomatik toz ve malzeme taşımada kullanılır.
Körükler
120-4 800 m³/h ve 1 500-20 000 Pa kapasitelerinde geriye eğik kanatlı merkezkaç fanlardır. Yakıt yakıcılara birinci (primer) hava göndermek için tasarlanır. Yüksek basınçlıhava gerektiren diğer uygulamalarda da kullanılabilir
Yüksek Basınçlı Fanlar
400-80 000 m³/h ve 500-10 000 Pa kapasitelerinde geriye eğik kanatlı merkezkaç fanlardır. Endüstriyel egzoz ve toz toplama sistemlerinde, pnomatik taşımada, sıcak gaznaklinde ve yakıt yakıcılarda kullanılır.
Orta Basınçlı Fanlar
500-150 000 m³/h ve 400-5 000 Pa kapasitelerinde geriye eğik kanatlı merkezkaç fanlardır. Yukarıdakilere benzer endüstriyel uygulamalarda kullanılır.
Alçak basınçlı fanlar
400-250 000 m³/h ve 100-2 400 Pa kapasitelerinde merkezkaç ve eksenel (aksial) türlerde olabilir.
İklimlendirme, havalandırma ve gaz nakli işlemlerinde kullanılır.
Fan Seçimi
Belirli bir hava dağıtım sisteminde fan seçimi yapılması için;-Sistemin tamamen tasarlanmış olması, tüm elemanlarının ve boyutlarının belirlenmiş olması gereklidir.
-Hava miktarı (debisi) değerleri tespit edilmelidir.
-Kanal, menfez, panjur, damper, hava yıkayıcısı, filtre, ısıtıcı ve soğutucu serpantin gibi kısımlardaki basınç kayıpları
toplanarak statik basınç tayin edilmelidir.
- Bulunan bu karakteristiklere göre fan seçimi tercih edilen firma kataloglarından yapılır.
Fan Devir Kontrolü
Çoğu havalandırma iklimlendirme sistemlerinde, fanın bastığı hava miktarı, kısa veya uzun süreli olarak değişir.
Hava debisindeki bu değişim aşağıdaki yöntemlerden birisi ile sağlanabilir.
-Fan hızını değiştirerek
-Fan kanatlarının eğimini değiştirerek (kanal tipi eksenel fanlarda)
-Fan girişini, ayarlanabilir ve kontrol edilebilir kanatlarla kısarak
-Fan çıkışını ayarlanabilir damperler ile kısarak
Fan Bakımı
-Kayışları kontrol edilir.
-Fan yataklarının yağları kontrol edilir. Eksik ise yağlanır.
-Fan çarklarındaki toz, kir ve pislikler temizlenir.
